Página para alumnos del grado en Ingeniero de Edificación     E.T.S.E.M.

ANÁLISIS DE ESTRUCTURAS Y GEOTECNIA

           El material que puedes bajarte desde aquí, es propio: ( Tomás Cabrera ) http://www.tocasa.es o descargado en páginas web de acceso libre.
Pincha con el botón izquierdo y si tienes el programa Adobe Acrobat (o similar) instalado en tu ordenador podrás ver su contenido. .Si quieres guardarlo sin abrirlo pincha con el botón derecho y  elige la opción guardar.
.
Para los ficheros de mayor tamaño, he colocado un enlace directo con  "4shared" después del comentario sobre el archivo.
Si algo no te funciona envíame un emilio  y lo arreglaré.  (Funcionan bien las  descargas con Netscape y Explorer).

Alguno de los ejercicios que puedes bajarte ahora, me los explicó, el profesor  D. Amadeo Vázquez, felizmente jubilado de la Universidad Politécnica de Madrid y al que desde aquí envío mi agradecimiento más sincero junto con mis mejores deseos. Gracias también a Dª Pilar Gómez, antes profesora y ahora compañera y jefa.







ESTE CURSO 2018-2019 LA DOCENCIA ESTARÁ A CARGO DE L@S  PROFESOR@S:

  OJO a las novedades  04/septiembre/2018

D. Tomás Cabrera (grupo 1)                                      e-mail: tomas.cabrera@upm.es

Lunes y martes 8:30 - 10:30  Aula : P2 -A1

 D.  Tomás Cabrera (grupo 2)

Lunes y martes   10:30 - 12:30     Aula : P2-A2



D. Tomás Cabrera (grupo 3)

Miércoles y jueves 17:30 - 19:30  Aula : P2 -A3



  SE RECUERDA QUE LA ASISTENCIA A CLASE ES EXTREMADAMENTE RECOMENDABLE PERO NO OBLIGATORIA.

PARA CAMBIOS DE GRUPO ES NECESARIO SOLICITARLO AL PROFESOR CON EL QUE SE DESEA ASISTIR A CLASE.

SE ENTREGARA AL PROFESOR UNA FICHA NORMALIZADA DURANTE EL MES DE SEPTIEMBRE.




Guía Docente de la Asignatura con programación diaria:

https://www.edificacion.upm.es/images/GA_54IE_545000024_1S_2017-18.pdf





PROGRAMACIÓN DIARIA CURSO 2018 -2019 grupos I y II

  Programación pdf (14 KB) Temario de la asignatura con programación diaria GRUPOs I y II . Se ajusta globalmente a la Guía Docente



Primer Parcial : Grupo profesor: D. Tomás Cabrera.

Método Matricial Estructuras Articuladas ( 1 semana).

Métodos Manuales Estructuras Articuladas ( 1,5 semanas).

Geotecnia. (4,5 semanas).

Se ha priorizado la dificultad de la materias a impartir, desde lo sencillo a lo complejo.



Segundo Parcial : Grupo profesor: D. Tomás Cabrera.

Estructuras planas de nudos rígidos por métodos manuales. (3 semanas)

Método matricial para estructuras planas de nudos rígidos. (2 semanas)






Calendario oficial curso 2018-2019

https://www.edificacion.upm.es/images/CURSO_20182019/GRADO/CALENDARIO_ESCOLAR_Curso_2018-2019.pdf






ENUNCIADO PRÁCTICAS Primer Parcial CURSO 2018 - 2019

Portada Practicas  pdf (67 KB) Portada de las prácticas de este curso 2018-2019

Matricial Articuladas zip (30,7 KB) enunciado de las dos primeras prácticas: (publicado 4 septiembre 2018)

Práctica nº 1 casos isostáticos.

Práctica nº 2 casos hiperestáticos TODOS LOS EXÁMENES SON DE ESTE TIPO



Articuladas 2D zip (96,9 KB) enunciado de las tres prácticas de estructuras articuladas en dos dimensiones: ( (publicado 5 septiembre 2018)

Práctica nº 3 Método gráfico Cremona.

Práctica nº 4 Método de Ritter.

Práctica nº 5 Arco triarticulado.



Importante GRUPOs: I  II y III Examen miércoles 17 octubre 2018 hora: 12:30 - 14,30 aula P2 - G1 (se ruega extremar la puntualidad)


Geotecnia 1 zip (632 KB) enunciado de las 4 primeras prácticas geotecnia: (publicado 5 septiembre 2018)

Práctica nº 6 Tensiones en un suelo.

Práctica nº 7 Cículo Mohr.

Práctica nº 8 Empuje activo.

Práctica nº 9 Empujes sobre muro exento, equilibrio de fuerzas: vertical (hundimiento), horizontal (deslizamiento y equilibrio de momentos (vuelco

(En la práctica nº 9 comienza el nivel de examen sobre geotecnia)

Geotecnia 2 zip (179 KB) enunciado de las seis últimas prácticas geotecnia: (publicado 5 septiembre 2018)

Práctica nº 10: Comprobación Pantalla de hormigón armado para contención de un terreno.

        Practica nº 11-A: Estimación de la tensión admisible de un suelo arcilloso arenoso (sólo parte 2ª del examen).

        Practica nº 11-B: Estimación de la tensión admisible de un suelo arcilloso a corto y largo plazo.

Práctica nº 12: Dimensionado de una zapata aislada, con axil, cortantes y momentos con el criterio de CTE.

Práctica nº 13: Comprobación geotécnica de un zapata aislada por teoría clásica.

Práctica nº 14: Pilotaje varios terrenos.

Práctica nº 15: Pilotaje gupo.

  Importante  GRUPOs: I,  II y III Examen miércoles 28 noviembre 2018 hora: 12:30 - 14,30 aula P2 - G1 (se ruega extremar la puntualidad)


  ENUNCIADO PRÁCTICAS Segundo Parcial CURSO 2018 - 2019
Cross Zip (322 KB) enunciado de las prácticas Cross (publicado 7 septiembre 2018)

Práctica nº 16: viga continua. (Resolución, y diagramas).

Práctica nº 17: pórtico simple, malla ortogonal: equilibro fuerzas horizontales. (Resolución y diagramas). (10/07/2018)

Práctica nº 18: examen tipo casita.: equilibrio fuerzas horizontales. (Resolución y diagramas). (25/11/2013)

Práctica nº 19: tiro escalera simple: equilibrio fuerzas verticales. (Resolución y diagramas).

Práctica nº 20: examen tipo, barras inclinadas: equilibrio momentos. (Resolución y diagramas).  (25/11/2013)

Práctica nº 21: otro tipo examen: estructura compuesta: (Resolución y diagramas)


Matricial NR Zip (173 KB) enunciado de las prácticas Matricial Nudos Rígidos (publicado 7 septiembre 2018)

Práctica nº 22: Pórtico simple.

Práctica nº 23:  Pórtico simple con barras inclinadas.

Práctica nº 24: Pórtico de dos alturas.

Práctica nº 25: Viga zanca escalera de dos tramos.



  Importante SÓLO GRUPOs I y II EXAMEN PARCIAL   18 diciembre 2018

                                                                                                 hora: 9:00              aula: P2 G1








EXAMEN FINAL ENERO:   15 ENERO 2019

hora: 9:00                 aula: P2 G1




EXAMEN GLOBAL JULIO:  28 JUNIO 2019

 hora: 15:00                 aula: P2 G1






Publicidad











   http://www.tocasa.es








  LAS CLASES PRESENCIALES COMIENZAN EL DÍA:

      10  SEPTIEMBRE 2018        8:30 grupo 1 (aula P2-A1)

                                                          10:30 grupo 2 (aula P2-A2)





       5  SEPTIEMBRE 2018        17:30 grupo 3 (aula P2-A3)







    Se ruega extremar la puntualidad para empezar con buen pie.

Además:

Los alumnos nuevos deben preparar y estudiar con anterioridad la teoría y práctica del día:

Grupo 3: Análisis matricial de estructuras articuladas casos isostáticos

Mucho mejor si es conforme al método de trabajo recomendado al final de esta página






   Temario y APUNTES DEL CURSO
  Bibliografía pdf (1,88 MB.) Para empezar algunos libros recomendados para el curso 2011 -2012. Haz un esfuerzo y mira por lo menos alguno.(21 páginas). Revisado 20/07/2011.

  Los 48 ejercicios tipo que hay que aprender

Ejercicios tipo

pdf (1,57 MB). Este el reto al que vas a enfrentarte desde ahora. Dentro de 4 meses tienes que saber realizar estos ejercicios.


  Histórico de exámenes

2011-2012

Examen parcial de Geotecnia. Exámenes turno de mañana y turno de tarde, dos en cada turno. Examen ordinario de enero ( 5 partes). Examen extraordinario de julio (5 partes).

2012-2013

Exámenes parciales: Geotecnia, Cross, Matricial NR, Matricial NA y articuladas 2D para los turnos de mañana y tarde. Examen ordinario de enero (5 partes). Examen extraordinario de julio (5 partes).

2013-2014

Exámenes parciales: Geotecnia, Cross, Matricial NR, Matricial NA y articuladas 2D. Examen ordinario de enero (5 partes). Examen extraordinario de julio (5 partes).

2014 -2015

Exámenes parciales: Geotecnia, Cross, Matricial NR, Matricial NA y articuladas 2D.Examen extraordinario Cross. Examen ordinario de enero (5 partes). Examen extraordinario de julio (5 partes).

2015-2016

Exámenes parciales: Geotecnia, Cross, Matricial NR, Matricial NA y articuladas 2D. Examen ordinario de enero (5 partes). Examen extraordinario de julio (5 partes).

PARTE 1ª :

El fundamento de la asistencia a la lección magistral, en el aula, es aprender. No tomar apuntes.





GEOTECNIA

(cinco semanas  = 20 horas lectivas)





FUNDAMENTOS GEOTECNIA Y MECÁNICA DEL SUELO        (pinchar en el rótulo o en la flecha)



        ¡He escatimado algo en la cimentación, pero nadie va a enterarse!

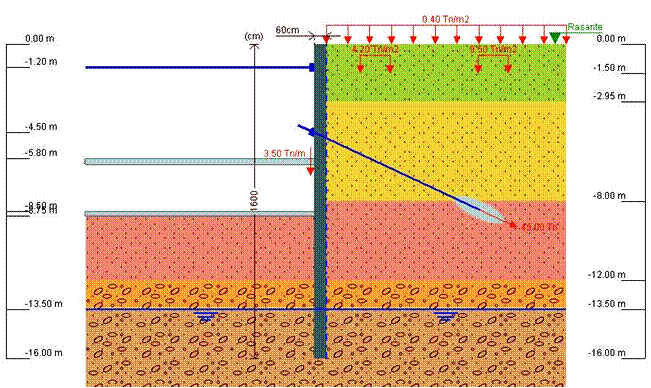

EMPUJES DEL TERRENO: MUROS Y PANTALLAS

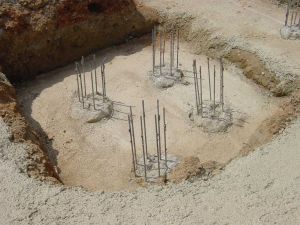

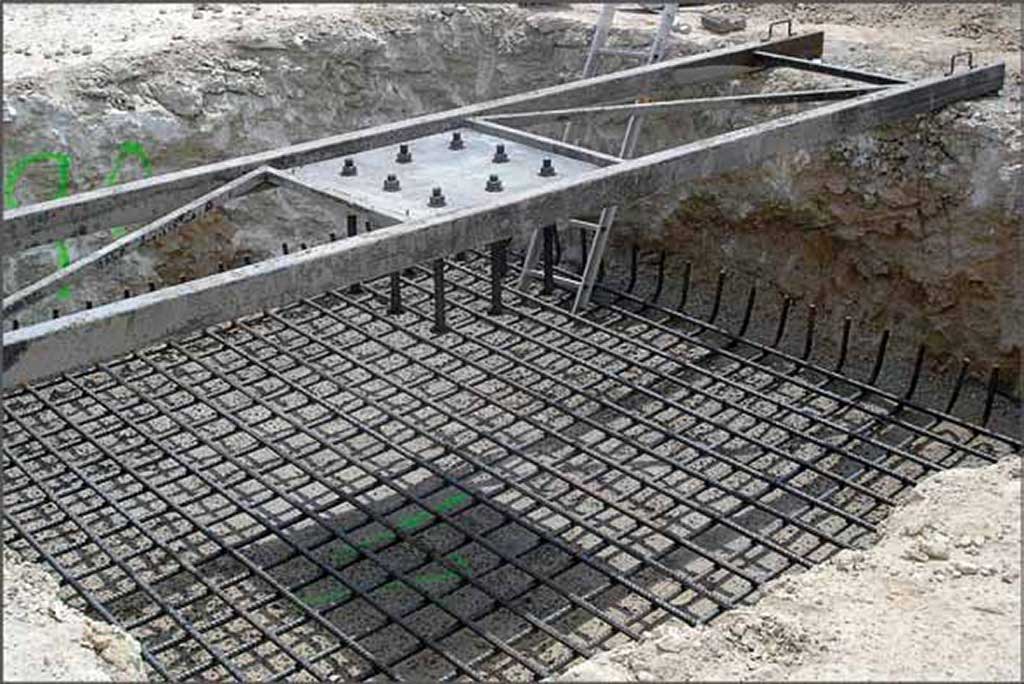

CIMENTACIONES SUPERFICIALES Y PROFUNDAS





ESTIMACIÓN DE ASIENTOS EN CIMENTACIONES







COMPLEMENTOS GEOTECNIA

  CTE DB SE-C (2006)

pdf (2,80 MB) Documento Básico Seguridad Estructural Cimientos. (versión descargada de la web del Ministerio de Fomento). Poco que contar, ya lo decían los más latinos:

"Dura Lex sed Lex "



Descarga directa de la web oficial del Ministerio de fomento

http://www.codigotecnico.org/web/recursos/documentos/



-----------------
PARTE 2ª :

El fundamento de la asistencia a la lección magistral, en el aula, es aprender. No tomar apuntes.

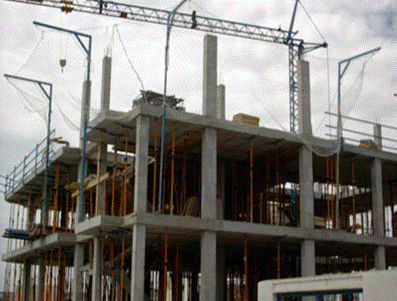

ANÁLISIS DE ESTRUCTURAS DE NUDOS RÍGIDOS



MÉTODO DE CROSS





MÉTODO MATRICIAL (Slope -deflectión)



-----------------
PARTE 3ª : El fundamento de la asistencia a la lección magistral, en el aula, es aprender. No tomar apuntes.

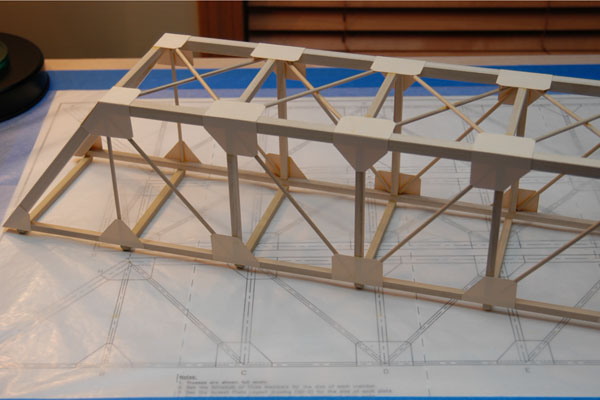

ANÁLISIS DE ESTRUCTURAS DE NUDOS ARTICULADOS

2D: MÉTODOS TRADICIONALES (Cremona-Maxwell, Ritter, Henneberg, Clapeyron, Castigliano, Menabrea)







2 D: MÉTODOS MATRICIALES (estructuras isostáticas e hiperestáticas).

                                                               Y

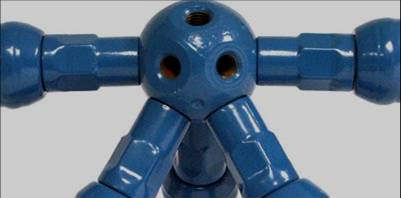

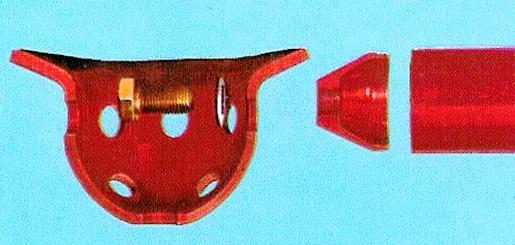

3D: ESTRUCTURAS ARTICULADAS ESPACIALES.(análisis y nudos)








  PREVIO AL COMIENZO DEL CURSO


  EL APRENDIZAJE EXIGE ACTIVIDAD, TANTO DEL DOCENTE COMO DEL DISCENTE












EL APRENDIZAJE EXIGE ACTIVIDAD DEL ALUMNO

La metodología de aprendizaje, conforme a la escala ternaria propuesta, es la siguiente:

Tiempo recomendado de dedicación a la asignatura:

1/3 tiempo dedicado a clases presenciales (lección magistral) = 4 horas semanales



2/3 tiempo para trabajo del alumno fuera del aula = 8 horas semanales (MÍNIMO).



Distribución de tiempos para el aprendizaje óptimo de la asignatura:

              PREPROCESO = 1/3 tiempo, el alumno lee previamente la próxima lección magistral e intenta realizar los ejercicios propuestos. (primer nivel de dudas)

              PROCESO = 1/3 tiempo, la lección magistral en el aula (se resuelve el primer de dudas y en su caso las dudas del tema anterior)

              POSTPROCESO = 1/3 tiempo, el alumno estudia y realiza los ejercicios propuestos. (segundo nivel de dudas).

              Finalmente: si aparecen dudas posteriores se recomienda concertar tutorías individuales y/o grupales.



SE RECOMIENDA EL TRABAJO EN GRUPO

ESPECIALMENTE EN LA REALIZACIÓN DE LAS PRÁCTICAS DE LA ASIGNATURA.

QUE TIENEN COMO FINALIDAD:

 EL APRENDIZAJE Y LA PREPARACIÓN PARA EL EXAMEN FINAL








EL APRENDIZAJE EXIGE ACTIVIDAD DEL DOCENTE:



              PREPROCESO =  Preparación material docente, por ejemplo estos apuntes.

              PROCESO =  Lección magistral en el aula.

              POSTPROCESO = Tutorización, evaluación e INVESTIGACIÓN.
